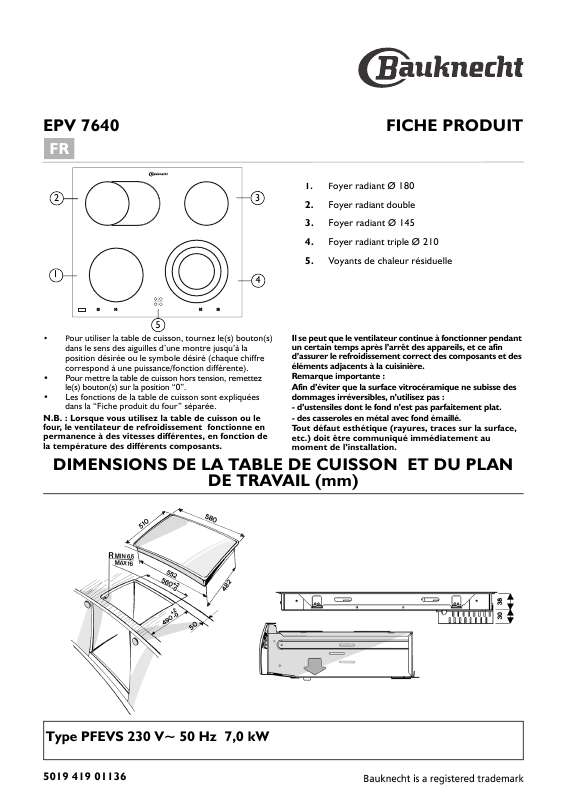

Extrait du mode d'emploi WHIRLPOOL EPV 7640/IN
Les instructions détaillées pour l'utilisation figurent dans le Guide de l'utilisateur.
[...] (mm) Type PFEVS 230 V~ 50 Hz 7,0 kW 5019 419 01136 Assemblage F) Si le plan de travail est en bois, utilisez les étriers, les attaches à ressort et les vis fournies. • Positionnez les 4 attaches (A) autour du cadre du plan de cuisson, dans les crans prévus à cet effet, voir Fig. 1 • Mesurez le milieu des parties verticales du découpage comme le montre la Fig. 2. • Positionnez le milieu des étriers (C) sur le milieu du côté mesuré auparavant. • La partie supérieure des étriers doit être alignée avec la surface du plan de travail. • Fixez à l’aide des 4 vis (B) fournies, sur les orifices prévus à cet effet. • Installez le plan de cuisson dans l’orifice en veillant à ce que les attaches (A) se bloquent dans les crans des étriers (C Fig. 4 et 5). Fig.1 A Fig. 2 C B Fig.3 A Fig. 4 G) Si le plan de travail est en marbre ou autre matériau (plastique, céramique, pierre, etc.), la table de cuisson doit être fixée au moyen d’étriers portant la référence 4819 310 18528 (que vous pouvez vous procurer auprès du Service Après-vente s’ils ne sont pas fournis). • Insérez la table de cuisson dans le plan de travail. • Positionnez les étriers (C) comme illustré sur la figure, en tenant compte de l’épaisseur du plan de travail. • Vissez les 4 vis (E) dans les orifices (D). Fig. 5 Plan min. 20 mm Plan max. 50 mm [...]..
