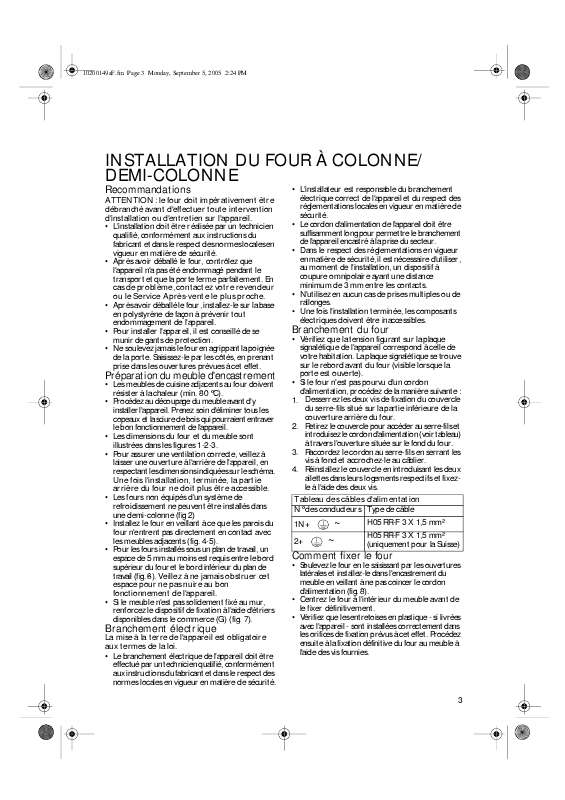

Extrait du mode d'emploi WHIRLPOOL BMZE 6205 IN
Les instructions détaillées pour l'utilisation figurent dans le Guide de l'utilisateur.
d'étriers disponibles dans le commerce (G) (fig. 7). ~ ~ H05 RR-F 3 X 1,5 mm² H05 RR-F 3 X 1,5 mm² (uniquement pour la Suisse) Comment fixer le four • Soulevez le four en le saisissant par les ouvertures latérales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8). • Centrez le four à l'intérieur du meuble avant de le fixer définitivement. • Vérifiez que les entretoises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procédez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies. Branchement électrique La mise à la terre de l'appareil est obligatoire aux termes de la loi. • Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité. 3 Fig. 2 Fig. 1 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 [...] de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts. • N'utilisez en aucun cas de prises multiples ou de rallonges. • Une fois l'installation terminée, les composants électriques doivent être inaccessibles. Branchement du four • Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte). • Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante : 1. Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrière du four. 2. Retirez le couvercle pour accéder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four. 3. Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au câblier. 4. Réinstallez le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixezle à l'aide des deux vis. Tableau des câbles d'alimentation N° des conducteurs Type de câble 1N+ 2+ Préparation du meuble d'encastrement • Les meubles de cuisine adjacents au four doivent résister à la chaleur (min. 80 °C). • Procédez au découpage du meuble avant d'y installer l'appareil. Prenez soin d'éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l'appareil. • Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3. • Pour assurer une ventilation correcte, veillez à laisser une ouverture à l'arrière de l'appareil, en respectant les dimensions indiquées sur le schéma. Une fois l'installation, terminée, la partie arrière du four ne doit plus être accessible. • Les fours non équipés d'un système de refroidissement ne peuvent être installés dans une demi-colonne (fig 2) • Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5). • Pour les fours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Veillez à ne jamais obstruer cet espace pour ne pas nuire au bon fonctionnement de l'appareil. • Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide [...]..
