Pièces détachées WHIRLPOOL AKZ 168/01 WH - GUIDE D'INSTALLATION
* Prix indicatif de vente, le prix exact sera affiché après que vous ayez saisi la référence de votre appareil.
Extrait du mode d'emploi WHIRLPOOL AKZ 168/01 WH
Les instructions détaillées pour l'utilisation figurent dans le Guide de l'utilisateur.

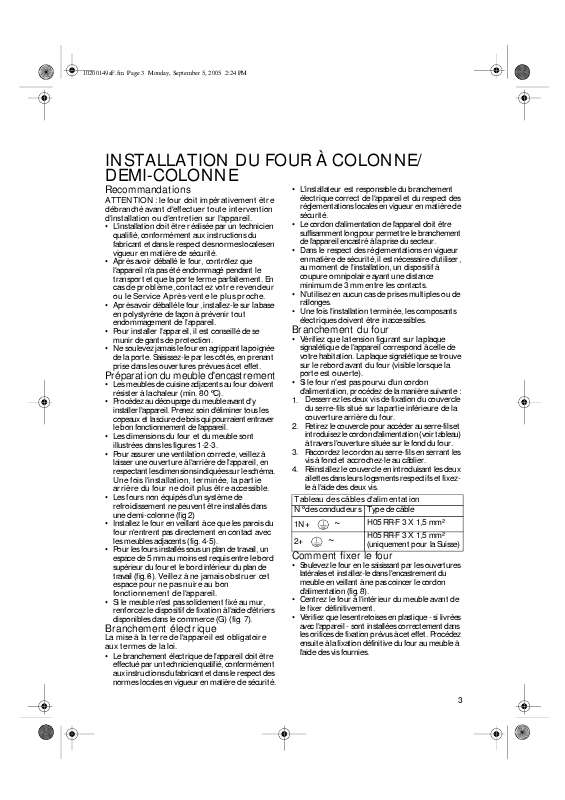

d'étriers disponibles dans le commerce (G) (fig. 7). ~ ~ H05 RR-F 3 X 1,5 mm² H05 RR-F 3 X 1,5 mm² (uniquement pour la Suisse) Comment fixer le four • Soulevez le four en le saisissant par les ouvertures latérales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8). • Centrez le four à l'intérieur du meuble avant de le fixer définitivement. • Vérifiez que les entretoises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procédez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies. Branchement électrique La mise à la terre de l'appareil est obligatoire aux termes de la loi. • Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité. 3 Fig. 2 Fig. 1 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 [...] de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts. • N'utilisez en aucun cas de prises multiples ou de rallonges. • Une fois l'installation terminée, les composants électriques doivent être inaccessibles. Branchement du four • Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte). • Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante : 1. Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrière du four. 2. Retirez le couvercle pour accéder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four. 3. Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au câblier. 4. Réinstallez le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixezle à l'aide des deux vis. Tableau des câbles d'alimentation N° des conducteurs Type de câble 1N+ 2+ Préparation du meuble d'encastrement • Les meubles de cuisine adjacents au four doivent résister à la chaleur (min. 80 °C). • Procédez au découpage du meuble avant d'y installer l'appareil. Prenez soin d'éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l'appareil. • Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3. • Pour assurer une ventilation correcte, veillez à laisser une ouverture à l'arrière de l'appareil, en respectant les dimensions indiquées sur le schéma. Une fois l'installation, terminée, la partie arrière du four ne doit plus être accessible. • Les fours non équipés d'un système de refroidissement ne peuvent être installés dans une demi-colonne (fig 2) • Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5). • Pour les fours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Veillez à ne jamais obstruer cet espace pour ne pas nuire au bon fonctionnement de l'appareil. • Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide [...]..
Téléchargez votre notice ! Téléchargement gratuit et sans inscription de tous types de documents pour mieux utiliser votre four WHIRLPOOL AKZ 168/01 WH : mode d'emploi, notice d'utilisation, manuel d'instruction. Cette notice a été ajoutée le Mercredi 11 Novembre 2012. Si vous n'êtes pas certain de votre références, vous pouvez retrouvez toutes les autres notices pour la catégorie Four Whirlpool.
Vous pouvez télécharger les notices suivantes connexes à ce produit :
WHIRLPOOL AKZ 168/01 WH MODE D'EMPLOI (271 ko) WHIRLPOOL AKZ 168/01 WH TABLEAU DE PROGRAMMES (89 ko)
WHIRLPOOL AKZ 168/01 WH INSTALLATION (112 ko)
