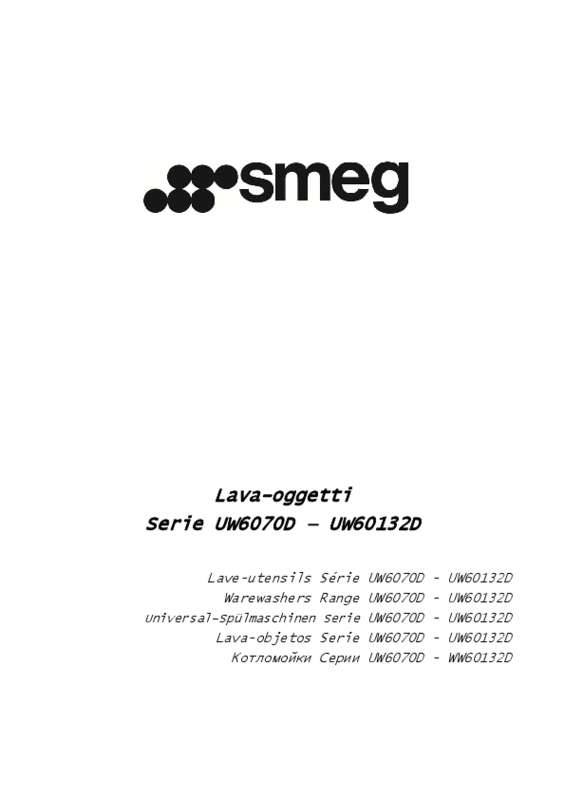

Notice SMEG UW6070D
Extrait du mode d'emploi SMEG UW6070D
Les instructions détaillées pour l'utilisation figurent dans le Guide de l'utilisateur.
Lorsque l'appareil n'est pas en fonction, il est recommandé de le débrancher du réseau électrique. L'appareil doit être branché à un système équipotentiel de compensation par une vis située sur la base de l'appareil et marquée par le symbole. L'appareil est conçu pour le fonctionnement en: 400 V (3N) 50 Hz 230 V (3) 50 Hz 14 et il est préparé pour fonctionner en 400 V (3 N~) 50 Hz. Pour des tensions différentes il faut modifier le branchement selon le schéma électrique ci-joint. En particulier, en ce qui concerne la pompe de lavage supérieur (1,5 kW) des modèles UW6070D, pour passer à 230 V triphasé il faut interposer la boite change alimentation entre le connecteur de la pompe et celui du câblage de l'appareil; celle-ci est fournie avec toutes les appareils et se trouve près des câbles de la pompe de lavage, y fixé par une collier. ATTENTION: Dans le branchement d’un appareil en tension alternée triphasée il faut contrôler le sens de rotation du moteur de la pompe de lavage. ATTENTION: Il est recommandé une efficace mise à terre de l'appareil. Le fabricant de l'appareil décline toute responsabilité dans le cas où cette norme ne soit pas respectée ou pour sinistres dérivés d’erreur de lien à la tension de réseau. UTILISATION OPERATIONS PRELIMINAIRES Avant la mise en marche de l'appareil il faut faire les opérations suivantes. Vérifier que les tuyaux de remplissage et de vidange, livrés avec l'appareil, soient branchés au réseau hydraulique. L'appareil est doté du doseur de produit de rinçage et de un doseur de détergent, étalonnés au moment de l'essai. Avant l'allumage de l'appareil, s'assurer que les doseurs soient branchés aux réservoirs et que les réservoirs mêmes soient remplis. Les liquides doivent être à basse viscosité; autrement on risque l'obstruction et la rupture des doseurs. On recommande l’utilisation de détergents professionnels. Éviter d’utiliser produits moussants. Vérifier d’avoir régulièrement positionné la sonde qui signale l’absence du détergent, si commandée, du moment que l’utilisation du doseur sans détergent peut casser le doseur même. S'assurer que le filtre d’aspiration de la pompe et le filtre de surface soient à leur propre emplacement. Procéder à l'ouverture du robinet d’alimentation de l’eau. [...] Avant d'installer et d'utiliser l'appareil, veiller à lire attentivement les présentes instructions. L'installation de l'appareil doit être réalisée par un technicien qualifié et doit respecter les instructions du fabricant figurant dans le manuel fourni. L'utilisation de l'appareil doit être confiée à des personnes qualifiées. En cas de dysfonctionnement ou d'anomalie de quelque nature que ce soit, cesser toute utilisation et s'adresser à un centre d'assistance technique agréé. Seules les pièces détachées d'origine doivent être utilisées. La responsabilité du fabricant ne saurait être engagée en cas d'utilisation de pièces détachées qui ne seraient pas d'origine. INSTALLATION Émission acoustique < 70 dB (A) LIENS HYDRAULIQUES L’installation de l'appareil demande la préparation préventive des liens hydrauliques constitués par deux tubes flexibles, fournis en dotation, et en particulier: tube d’arrivée avec attache filetée 3/4" GAZ; tube d’évacuation Ø1½". Le tuyau de vidange de l'appareil doit être branché à un système de écoulement approprié situé à terre et prés de l'appareil, type puits avec siphon. Le tuyau de charge doit être branché à une prise d’eau 3/4" GAZ, protégée par une claper anti-retour. Avant de procéder au lien, vérifier les conditions suivantes. La pression d’alimentation, mesurée à soupape ouverte, devra varier entre 1 e 4 bars; pour des pressions inférieures, installer une pompe auxiliaire avec un débit d’environ 30 l\minute; pour des pressions supérieures installer un réducteur de pression réglé à 4 bars maximum. La dureté de l’eau devra être comprise entre 8° et 14° F (0,8-1,4 mmol/l); pour les duretés supérieures, il est indispensable d’installer un adoucisseur fonctionnant en échange ionique avec au mois 16 litres de résine. ATTENTION: Pour une utilisation continuelle avec cycles brefs, il est nécessaire alimenter l'appareil avec eau chaude à une température de 50° C. LIENS ÉLECTRIQUES L’appareil n’est pas équipé avec fiche électrique. Le branchement au réseau électrique doit être exécuté par du personnel spécialisé et par l’interposition d’un interrupteur général à mur de caractéristiques appropriées à la puissance plus haute. [...]..
Téléchargez votre notice ! Téléchargement gratuit et sans inscription de tous types de documents pour mieux utiliser votre SMEG UW6070D : mode d'emploi, notice d'utilisation, manuel d'instruction. Cette notice a été ajoutée le Jeudi 6 Juin 2016.
