Pièces détachées SMEG SRV596
* Prix indicatif de vente, le prix exact sera affiché après que vous ayez saisi la référence de votre appareil.

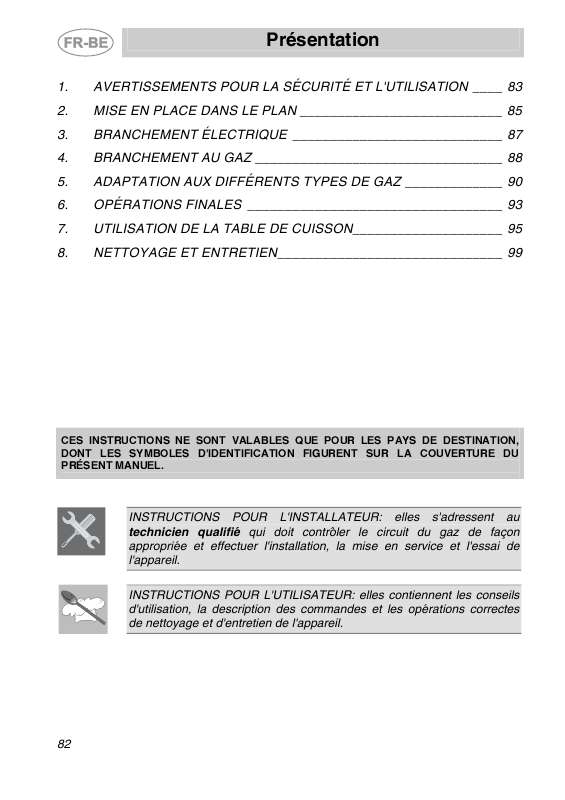

Extrait du mode d'emploi SMEG SRV596
Les instructions détaillées pour l'utilisation figurent dans le Guide de l'utilisateur.
· Norme DTUP 45-204 Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz Avril 1982 + additif n° 1 Juillet 1984). · Règlement Sanitaire Départemental Pour les appareils raccordés au réseau électrique. · Norme NF C 15 - 100 Intallations électriques à basse tension - Règles. Le branchement au réseau du gaz peut être effectué avec un tuyau rigide en cuivre ou avec un tuyau flexible et dans le respect des prescriptions fixées par les normes en vigueur. Pour faciliter le branchement, le raccord A situé à l'arrière de l'appareil peut être orienté latéralement; desserrer l'écrou hexagonal B, tourner le raccord A dans la position voulue et serrer de nouveau l'écrou hexagonal B (sa tenue est assurée par une bague bicône en laiton). Une fois cette opération effectuée, contrôler sa bonne tenue en utilisant une solution savonneuse mais jamais une flamme. La table de cuisson est testée au gaz naturel G20/G25 (2E+) à la pression de 20/25 millibars. Pour l'alimentation avec d'autres types de gaz voir le Chapitre "5. ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ". Le raccord d'admission du gaz est fileté ½" gaz externe (ISO 228-1). Branchement avec tuyau rigide en cuivre: le branchement au réseau du gaz devra être effectué de façon à ne pas provoquer d'efforts quels qu'ils soient sur l'appareil. Le branchement peut être réalisé en utilisant le groupe adaptateur D à biconique, en interposant toujours le joint C fourni. Branchement avec tuyau flexible: utiliser uniquement des tuyaux flexibles conformes aux normes en vigueur (NFD 36-100, NFD 36-103, NFD 36-121 pour gaz méthane; XPD 36-112 ou NFD 36-125 pour gaz liquide), en interposant toujours le joint C, fourni avec l'appareil, entre le raccord A et le tuyau flexible E. 88 Instructions pour l'installateur Branchement avec tuyau flexible: utiliser uniquement des tuyaux flexibles conformes aux normes en vigueur (le tuyau devra porter la mention AGREE AGB/BGV), en interposant toujours un adaptateur C entre le raccord A et le tuyau flexible D. [...] Maintenir une distance minimum de 10 mm entre le fond de l'appareil et la surface du panneau. En outre, la surface du panneau, devra être facilement amovible pour permettre l'accès pour les éventuelles interventions d'assistance technique. (Seulement pour les modèles de 90 cm) Sous la table de cuisson il est interdit d'installer un four qui n'est pas équipé de ventilateur de refroidissement. 86 Instructions pour l'installateur 3. BRANCHEMENT ÉLECTRIQUE S'assurer que la tension et le dimensionnement de la ligne d'alimentation correspondent bien aux caractéristiques indiquées sur la plaque située sous le carter de l'appareil. Cette plaque ne doit jamais être enlevée. La fiche située à l'extrémité du câble d'alimentation et la prise murale doivent être du même type et conformes à la réglementation en vigueur en matière d'installations électriques. Vérifier que la ligne d'alimentation est dotée d'une mise à la terre appropriée. Prévoir sur la ligne d'alimentation de l'appareil un dispositif d'interruption omnipolaire avec distance d'ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible et en proximité de l'appareil. Éviter l'utilisation d'adaptateurs ou de dérivateurs. En cas de remplacement du câble d'alimentation, la section des fils du nouveau câble ne devra pas être inférieure à 1. 5 mm2 (câble de 3 x 1. 5), en tenant compte du fait que l'extrémité à brancher à l'appareil devra avoir le fil de mise à terre (jaune - vert) plus long d'au moins 20 mm. Utilisez un câble du type H05V2V2-F ou équivalent à l'exclusion de tout autre type de câble. Ce câble doit être résistant à une tempèrature maximale de 90°C. Le remplacement du câble doit être effectué par un technicien spécialisé, qui devra procéder au branchement au réseau suivant les schéma ci-dessous. L = marron N = bleu = jaune-vert Le fabricant décline toute responsabilité touchant les dommages physiques ou matériels causés par le non respect des prescriptions cidessus ou dérivant de l'altération même d'une seule partie de l'appareil. 87 Instructions pour l'installateur 4. BRANCHEMENT AU GAZ 4. 1 Branchement gaz avec tuyau souple ATTENTION: observer les prescriptions reportées dans le paragraphe "Important". Important. [...]..
Téléchargez votre notice ! Téléchargement gratuit et sans inscription de tous types de documents pour mieux utiliser votre plaque de cuisson SMEG SRV596 : mode d'emploi, notice d'utilisation, manuel d'instruction. Cette notice a été ajoutée le Jeudi 1 Janvier 2011. Si vous n'êtes pas certain de votre références, vous pouvez retrouvez toutes les autres notices pour la catégorie Plaque de cuisson Smeg.
Vous pouvez télécharger les notices suivantes connexes à ce produit :
