Notice PANASONIC SL1200LTD

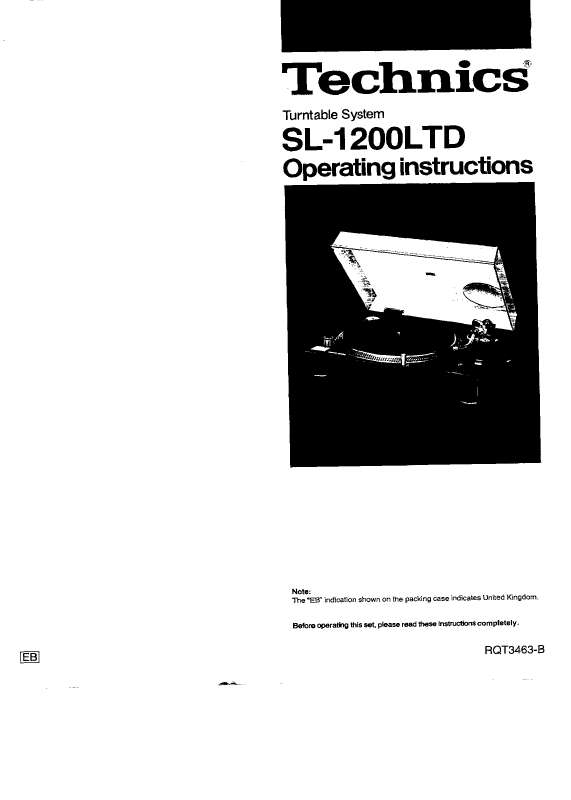

Extrait du mode d'emploi PANASONIC SL1200LTD
Les instructions détaillées pour l'utilisation figurent dans le Guide de l'utilisateur.
Il est possible de changer rapidement la force d'appui de la pointe de lecture sans avoir à rajuster la poussée horizontale du bras à chaque fois que la cellule est retirée et remise en place. Fixer la cellule au bras. Tourner la bague de réglage du contrepoids à la même valeur que celle précédemment utilisée pour équilibrer le poids du bras, cellule comprise. Tourner la bague de réglage de la force d'appui de la pointe de lecture à la même valeur que celle précédemment utilisée pour équilibrer le poids du bras, cellule comprise. Hauteur du bras de lecture 1. Dégager le bras de son agrafe. Dégagé 1 3 Verrouillé 2. Régler la hauteur du bras. ·Tourner la bague en utilisant le tableau ci-dessous comme référence de manière que la hauteur du bras corresponde à la hauteur de la cellule. Les valeurs sont marquées par intervalles de 0,5 mm. Unités de mesure du contrepoids Ligne de repérage Bague de réglage de la hauteur du bras Hauteur de la cellule (H) en mm Position de la commande 0 1 2 3 4 5 6 Antipatinage Régler la bague de réglage à la même valeur que celle de la force d'appui de la pointe de lecture utilisée pour une lecture normale. Pour action va-et-vient Régler la commande de manière à réduire le patinage. 17 18 19 20 21 22 23 ·Si la hauteur de la cellule n'est pas connue, déposer la pointe de lecture sur un disque, puis régler la commande de hauteur jusqu'à ce que le bras soit parallèle à la surface du disque. Bras parallèle au disque Hauteur du lève-bras Préparatifs 1. Mettre un disque en place sur le plateau. Retirer le protecteur de la pointe de lecture et dégager l'agrafe. Verrouiller le bras. Mettre le couvercle en place SL-1210M5G Tenir le couvercle des deux mains et le placer sur le tourne-disque à partir du haut. [...] 1 SL-1210M5G/SL1200LTD (SFK0135-01) Coquille avec contrepoids de la pointe de lecture. 1 SL-1210M5G(SFPCC31006K) SL1200LTD(SFPCC31007K) Ensemble de vis pour cellule de lecture. 1 SL-1210M5G/SL1200LTD ·Écrous(RHN26003) ·Vis-courtes(SFCZV8801-1) ·Vis-longues(SFPEV9801-1) ·Rondelles(SFPEW9601) Autocollant. 1 SL-1210M5G(RQLC0142-1) SL1200LTD(RQLC0111-1) Cellule de lecture vendue séparément. Même si l'interrupteur est à la position "off", l'appareil n'est pas entièrement déconnecté de la source d'alimentation. Débrancher la fiche de la prise secteur si l'appareil ne sera pas utilisé pendant une période prolongée. Placer l'appareil de façon que la fiche soit facilement accessible. La marque et le symbole suivants sont situés dessous l'appareil. MISE EN GARDE: AFIN DE PRÉVENIR TOUT RISQUE D'INCENDIE OU DE CHOCS ÉLECTRIQUES, AINSI QUE TOUT DOMMAGE À L'APPAREIL, NE PAS L'EXPOSER À LA PLUIE, À DES ÉCLABOUSSURES OU À UNE HUMIDITÉ EXCESSIVE. ÉVITER ÉGALEMENT DE PLACER DES CONTENANTS AVEC DU LIQUIDE, TEL UN VASE, SUR L'APPAREIL. ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR ATTENTION: AFIN DE PRÉVENIR LE RISQUE DE CHOCS ÉLECTRIQUES, NE PAS RETIRER LES VIS. TOUTE RÉPARATION DEVRAIT ÊTRE CONFIÉE À UN PERSONNEL QUALIFIÉ. Le symbole de l'éclair dans un triangle équilatéral indique la présence d'une tension suffisamment élevée pour engendrer un risque de chocs électriques. ATTENTION! NE PAS INSTALLER CET APPAREIL DANS UNE BIBLIOTHÈQUE, UNE ARMOIRE OU TOUT AUTRE ESPACE CONFINÉ. S'ASSURER QUE LA VENTILATION DE L'APPAREIL EST ADÉQUATE. AFIN D'ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU D'INCENDIE DÛ À UN SURCHAUFFEMENT, S'ASSURER QUE RIDEAUX OU TOUT OBJET QUELCONQUE NE BOUCHENT LES ÉVENTS D'AÉRATION DE L'APPAREIL...
